裝置特色

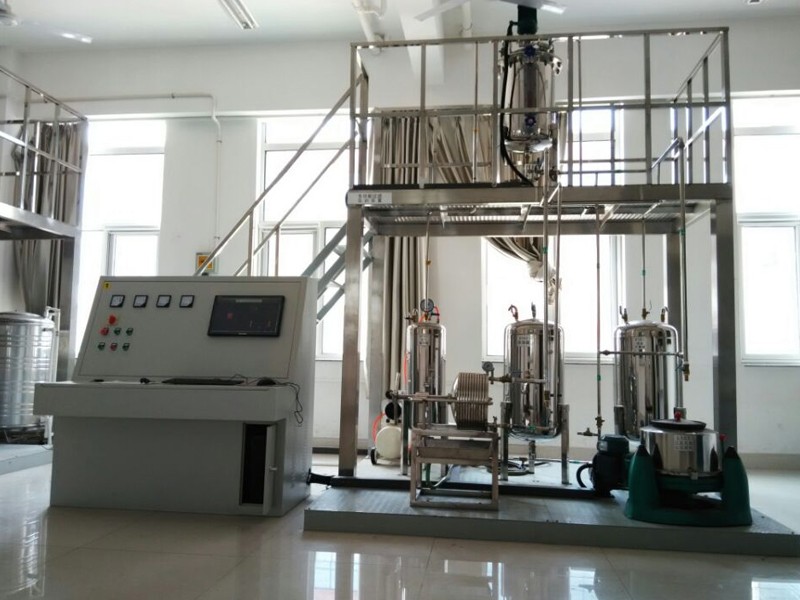

整套裝置由二層機械裝置、儀表及執行器系統和控制系統構成，工藝路線簡潔清晰，現場儀表與二次儀表有機結合，上位計算機控制，預置DCS接口，組態監控軟件。
裝置整體布置協調、操作便捷、牢固可靠;管路布置合理有序、布線規范整齊，裝置具有工業化氣息，大氣美觀;所采用的操控軟件在國內應用極為廣泛，完全與工業實際接軌
裝置安全設計規范完善，采用三項五線制供電，配置漏電保護和過載保護裝置，高溫設備和管路均有保溫措施，管線及設備布置既方便操作，也防止碰傷或絆倒，二層和步梯全護欄設計，護欄堅固美觀，高度符合**標準。
實訓室整體氛圍布置，安全標識、操作要領、工藝掛圖等配套完善。隨機資料如操作說明書、配置清單、PID圖、電氣圖等配套齊全經典工業板框過濾機，純304不銹鋼材質。
混合罐攪拌轉速可調
過濾壓力0.1-0.3MPa可調
可以測定不同過濾壓力下的過濾系數
所有物料均可循環使用，零排放
系統功能及訓練目標
整體體現板框壓濾機的構造和操作流程，使學生通過恒壓過濾實驗，驗證過濾基本原理測定過濾常數k.Oe. e及壓縮性指數S
流程圖的識讀;熟悉現場裝置及主要設備、儀表、閥門的位號、功能、工作原理和使用方法，按照要求制定操作方案;公用工程的引入并確保正常:過濾料漿(物料)的準備;板框室的濾布安裝及室壓緊的準備，檢查流程中各管線、閥門是否處于正常開車狀態，裝置上電，檢查各儀表狀態是否正常;動設備試車。
按正確的開車步驟開車;根據指令調過濾壓力到指定值;按正常的停車步驟停車;中和反應釜的沖洗操作，板框室的清洗洗操作化工設備如出現滲漏等故障應及時檢查出并排除
實訓裝置使學員掌握化工典型設備等方面的理論知識(化工設備概念、化工設備及安全操作規程等)實訓裝置能夠使學生掌握板框過濾機的外形圖、結構和工作原理。能夠完成設備拆裝、維修等10項技能訓練。
