裝置特色

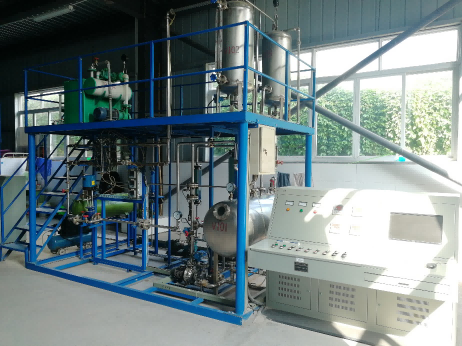

整套裝置由二層機械裝置、儀表及執行器系統和控制系統構成，工藝路線簡潔清晰，現場儀表與二次儀表有機結合，上位計算機控制，預置DCS接口，預裝組態監控軟件。
裝置整體布置協調、操作便捷、牢固可靠;管路布置合理有序、布線規范整齊，裝置具有工業化氣息，大氣美觀，所采用的操控軟件在國內應用極為廣泛，完全與工業實際接軌。
裝置安全設計規范完善，采用二項五線制供電，配置漏電保護和過載保護裝置、高溫設備和管路均有保溫增施，管線及設備布置既方便操作，也防止碰傷或絆倒，二層和步梯全護欄設計，護欄堅固美觀，高度符合**標準
實訓室整體氛圍布置，安全標識、操作要領、工藝掛圖等配套完善。隨機資料如操作說明書、配置清單、PD圖、電氣圖等配奏齊全1)雙離心泵配置，可串聯并聯工作。
2) 動設備種類豐富。
3) 多種流量儀表配置
4)泵輸送、壓力輸送、真空輸送等多種流體輸送形式。
5) 包含流體力學實驗功能。
系統功能及訓練目標
1.包括液體輸送崗位(壓力輸送，雙離心泵串/并聯及互鎖聯動、旋渦泵、輸送);真空泵輸送崗位，阻力測定崗位;離心泵特性及管路特性測定崗位;過程控制液位、流量、壓力控制崗位。
2,能夠進行阻力測定(光滑管、粗管)及管路特性測定、離心泵的串并聯;離心泵故聯鎖，空壓機的開停車，壓力緩沖罐的調節，旋片式真空泵的開信車:直空度調節方法，毫心泵和管路的特性曲線，直管歸力和閥門局部陽力測定:離小泵的變頻調節，電動煙開度調節和手演閥調節:貯罐液位高低報警，液位調節控制;液封調節;離心泵吸程高度測量3.使學生了解各種閥門的結構以及適用場合，了解水力噴射真空機組的結構及流量調節方法。了解離心泵的氣蝕、氣縛等多種不正?，F(xiàn)象的產
生原因及消除方法
4.流量標定崗位技能:對節流式孔板流量計進行標定實驗，對管路阻力，包括直管阻力，彎頭和閥門局部阻力能耗進行測定

5.化工儀表崗位技能:轉子流量計的使用，渦輪流量計的使用，孔板流量計的使用，壓差變送器的使用，溫度傳感器的使用，真彩人機界面觸摸屏的使用;電表的使用;調壓模塊的使用。

6.能夠使學生熟悉組成實驗管路的各種管件及閥門，并了解其作用，了解掌握流量計性能的操作使用方法。7.能夠測定直管摩擦系數與雷諾準數的關系，比較摩擦系數與雷諾準數的回歸方程與經驗公式，實現流體流經閥等管件的局部阻力系數測
定。
8.通過實驗操作，使學生了解采用數字化儀表、計算機進行數據采集的過程和方法。
9.測定湍流區入與雷諾數Re的實驗關系
10.能夠測定在湍流狀態下，流體流過閥門時的局部阻力系數《
