裝置特色

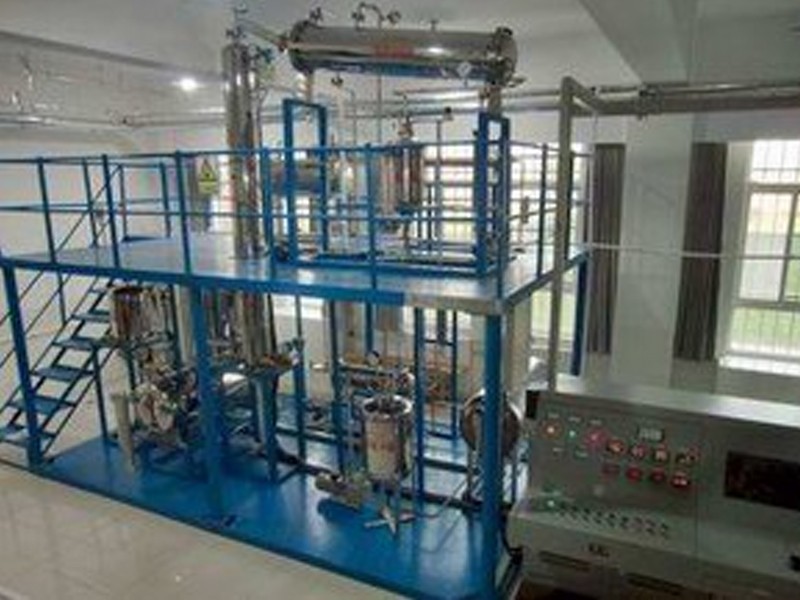

整套裝置由二層機械裝置，長*寬*高=4800*2500*4000、儀表及執行器系統和控制系統構成，工藝路線簡潔清晰，現場儀表與二次儀表有機結合超大一體式觸摸屏監控操作，上位計算機雙重控制，預置DCS接口，預裝3D仿真實訓軟件、組態軟件和監控軟件。裝置整體布置協調、操作便捷、牢固可靠;管路布置合理有序、布線規范整齊，裝置具有工業化氣息，大氣美觀:所采用的操控軟件在國內應用極為廣泛，完全與工業實際接軌。
裝置安全設計規范完善，采用三項五線制供電，配置漏電保護和過載保護裝置，高溫設備和管路均有保溫措施，管線及設備布置既方便操作，也防止碰傷或絆倒，二層和步梯全護欄設計，護欄堅固美觀，高度符合**標準。實訓室整體氛圍布置，安全標識、操作要領、工藝掛圖等配套完善。隨機資料如操作說明書、配置清單、PID圖、電氣圖等配套齊全。1)本裝置根據全國化工總控工技能競賽裝置設計開發，功能和操作符合競賽要求，流程和工藝參數與競賽裝置高度一致。
2)裝置具有自動評分功能。3)該裝置采用DCS與真彩觸摸式可編程多回路控制器組成雙重控制系統，對裝置的控制和數據采集、分析，并能進行組態上傳下載，能進行工控組態，同時進行自動和手動切換操作控制。
通過計算機隱蔽發出故障干擾信號，能使正常運行的裝置出現真實異?，F(xiàn)象，培養學員發現、分析、排除工業生產過程故障的技能:能實現斷水、斷電等不正常情況的事故處理操作技能訓練。
系統功能及訓練目標
1.能在全回流穩定狀態時測定全塔效率性能和連續進料時部分回流操作
2.能完成回流量采出量調節，再沸器和塔溫調節，進料溫度經過預熱系統調節:3.能進行機泵、電加熱設備、容器、塔器等設備操作:
4.能分別進行單塔連續常壓精餾和連續真空精餾操作，制得產品，可對學生進行實訓操作考核:5.間歇精餾崗位技能: 再沸器溫控操作; 再沸器液位測控操作; 采出液濃度與產量聯調操作:6連續精餾崗位技能:全回流全塔性能測定:連續進料下部分回流操作;回流比調節;進料預熱系統調節;分配耀狀況控制:.猜現場工控崗位技能:再沸溫控操作;再沸器液位測控操作，采出液濃度與產量聯調操作，進料預熱系統調節，塔視鏡及分配耀狀況控制8,質量控制崗位技能:全塔溫度、濃度分布檢測，全塔、各液相檢測點取樣分析操作;塔流體力學性能及篩板塔氣液鼓泡接觸控制9,化工儀表崗位技能:變頻露、微調轉子流量計、渦輪流量計、壓力變送器、熱電阻、聲光報警器、調壓模塊及各類就地指針表等的使用:單回路串級控制和比值控制等控制方案的實施:
10.就地及遠程控制崗位技能: 現場控制臺儀表與微機通訊，實時數據采集及過程監控
