案例介紹

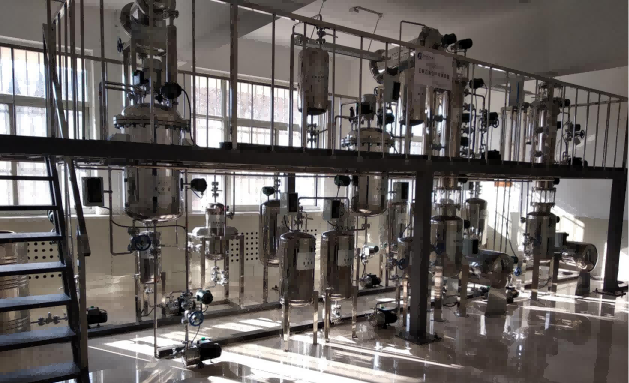

煤化工仿真工廠實訓裝置可為學生提供進行生產實習、認識實習和畢業實習等實踐教學的必要補充，同時也可以滿足《化工原理》、《化學反應工程》、《過程控制》、《化工安全與環?！?、《化工分離過程》、《化儀表》等課程的實踐需要。該裝置產能要求以60萬噸/年典型煤化工廣為原型，按一定比例縮小而制成。在設計時充分考慮了裝置的安全性、實用性、經濟性.
具體設計要求為:
(1)總圖設計: 根據裝置可使用的區域進行合理的總圖設計
(2)裝置結構設計:總體布局的規范性、合理性、美觀性、安全性，重點考慮執行典型乙酸乙醒工廠裝置的各項設計規范與標準要求(3)工藝配管設計:滿足工藝流程需要外，按照實際生產裝置配管方式配管，管件和管道之間焊接連接、法蘭連接、附件齊全，綜合考慮門管道及管件布置等操作元件的可操作性、安裝檢修便利性。
(4)裝置不走物料，通過軟件平臺的數字高真仿真，實現工廠運行數據的真實再現，體現工廠現場的真實狀態。
(5) 讓學生熟悉典型煤化工廠裝置的基本流程和配套生產設備、儀表控制過程。
(6) 裝置布置體現工程化布局，即帶操作平臺、設備底座、斜梯等工業布局特點。
(7)使學生深入認識乙酸乙醋生產過程，并了解其操作要求。
(8) 進行泵、容器、塔器、換熱器等設備操作的訓練。(9)可實現手動控制和自動控制，實時顯示過程數據，有工控柜，可接入DCS系統，進行DCS控制(10)完整體現典型煤化工廠的生產工藝過程，滿足化工工藝類、化工過程裝備類和過程控制類專業學生認識實習和實訓操作要求,(11) 考察壓力、溫度、流量、液位等工藝參數對乙酸乙酷工藝過程的影響。
(12)能進行典型化工設備的安裝、檢修、結構設計等實訓。
(13)能進行化工經典工藝流程圖及設備的平面、立面布置圖等相關繪圖實訓。
(14)采用DCS控制系統，配備標準工業柜機，可進行DCS組態與控制實驗，具有系統信號連鎖保護功能，當仿真系統模擬出工藝設備超壓、超溫等異常狀態時，信號傳送給DCS系統，系統可及時報警并自動安全停車，對溫度、壓力、流量等參數進行控制。
(15)可考查各主要因素的改變對生產系統的影響，能安全、長周期運行，滿足連續操作要求，鍛煉學生掌握化工過程的開車、停車、事故處理
的能力。(16)裝置可模擬實際生產中出現的故障現象，培養學生故障判斷意識、鍛煉和提高學生排除故障能力。(17)建立了生產崗位原始記錄管理制度，訓練學生實際生產能力，了解實際生產需求，本實訓裝置可提供了操作報表，訓練學生如實記錄操作數據及操作記錄規范，根據報表記錄分析操作質量的能力。
